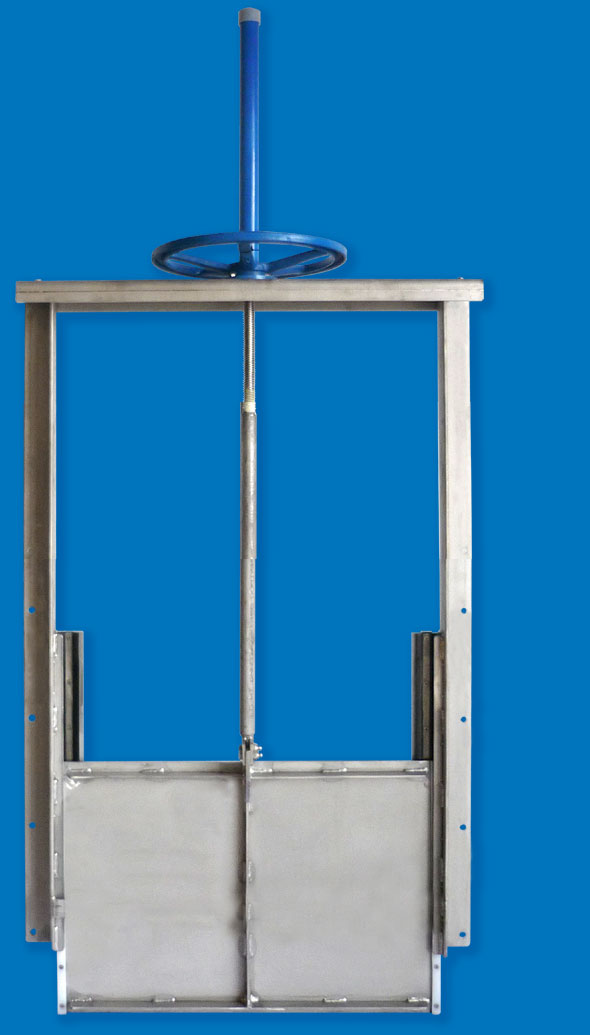

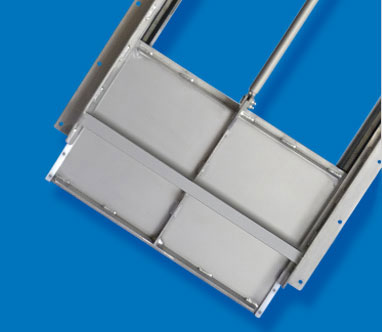

COMPUERTA VERTEDERO CV

COMPUERTAS VERTEDERO - CV

cierre 3 lados para montaje en pared. Diseño que permite regular nivel de aguas mediante sistema de rebose en la compuerta.

Principalmente se utilizan en
aplicaciones de:

  • depuración de aguas

  • colectores de saneamiento

  • arquetas urbanas

  • instalaciones de regadío o cualquier otro tipo de obra hidráulica donde se precise controlar el paso del fluido













Características

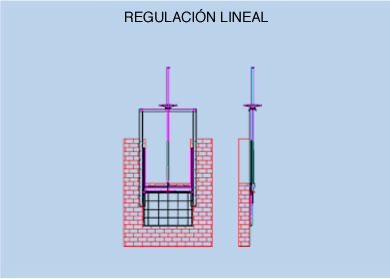

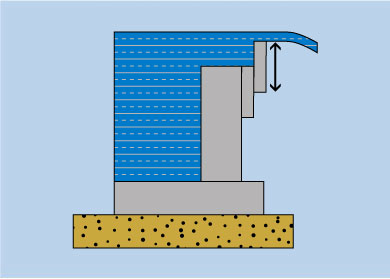

Cierre 3 lados "lado inferior y dos laterales", sistema de desplazamiento LINEAL de la compuerta.

Diferentes materiales de construcción, sistema de cierre mediante junta de elastómero y sistema de guiado mediante deslizaderas para minimizar el coeficiente de fricción.

Dimensiones de fabricación estándar desde 200x200 a 2000x2000 mm.
Para otras dimensiones consultar.

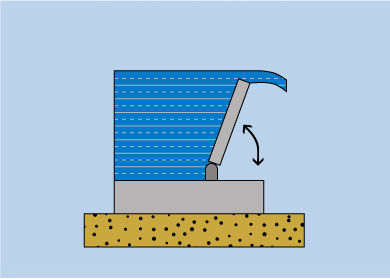

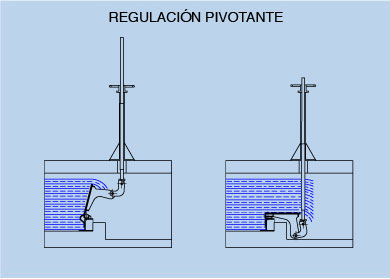

Opción compuerta vertedero con sistema de regulación PIVOTANTE.














MATERIALES DE CONSTRUCCIÓN
Marco Compuerta Junta Husillo Alargamiento Deslizaderas Soporte guía
INOX AISI 304 INOX AISI 304 EPDM AISI 303 AISI 304 Polietileno AISI 304
INOX AISI 316 INOX AISI 316 EPDM AISI 303 AISI 316 Polietileno AISI 316
Acero Carbono ST37 Acero Carbono ST37 EPDM AISI 303 AISI 304 Polietileno AISI 304

Otros materiales DUPLEX, AISI 904L, etc... se pueden fabricar si las especificaciones lo requieren.



CONDICIONES DE TRABAJO

Compuerta vertedero con sistema de cierre unidireccional. Presiones de trabajo de acuerdo con la altura de la compuerta.

Posición ON cuando la compuerta está montada en el lado sumergido y la presión del fluido ayuda a cerrar.
Posición OFF cuando la compuerta está montada en el lado seco y la presión del fluido trata separar el cierre.

PARA OTRAS APLICACIONES DE BIDIRECCIONALIDAD, CONSULTAR.



TOLERANCIA DE ESTANQUEIDAD

De acuerdo con las normas Americanas y Europeas:
AWWA C561-04… 1,24 L/mint por metro lineal de junta
DIN 19569-4 clase 5… 0,02 L/seg por metro lineal de junta.



ACCIONAMIENTOS
Manuales Automáticos
VOLANTE HUSILLO ASCENDENTE SERVOMOTOR ELÉCTRICO
VOLANTE HUSILLO NO ASCENDENTE CILINDRO NEUMÁTICO
REDUCTOR HUSILLO ASCENDENTE CILINDRO HIDRÁULICO
REDUCTOR HUSILLO NO ASCENDENTE

Los accionamientos pueden ir instalados directamente en el marco superior de la compuerta o con sistemas de alargamiento y columna a las alturas que se definan.

Para otros tipos de accionamiento bajo consulta.



TIPOS DE REGULACIÓN






    Archivos adjuntos:

más información en PDF PDF [701Kbs.]
